¿Qué es un acoplamiento mecánico para tuberías de HDPE?

Un equipo de mantenimiento llega a una línea de agua de HDPE enterrada que tiene una fuga en una zanja húmeda. No hay máquina de electrofusión, ni generador, y no hay suficiente espacio para mover una pesada plataforma de fusión a tope. En una hora, el equipo corta la sección dañada, desliza un acoplamiento mecánico, aprieta los pernos y prueba la presión de la unión. Ésa es la función principal de un acoplamiento mecánico para tubería de HDPE.

La respuesta corta es esta: un acoplamiento mecánico para tubería de HDPE es un dispositivo de conexión sin fusión que une dos extremos de tubería sujetándolos alrededor del exterior de la tubería. Utiliza un sello elastomérico, una carcasa rígida y un elemento de apriete mecánico, como un anillo atornillado, una tuerca roscada o un segmento de compresión. La superficie de la tubería de HDPE no se funde y no se necesita energía eléctrica para soldar.

Un acoplamiento mecánico no crea una pared de tubería monolítica. En cambio, crea una junta mecánica sellada que transfiere presión a través del sello y transfiere fuerza axial a través de fricción, roscas o un perfil de bloqueo positivo. Esa distinción es importante para las clasificaciones de presión, la instalación enterrada y el mantenimiento a largo plazo.

Esto hace que los acoplamientos mecánicos sean valiosos para trabajos de reparación, derivaciones temporales, conexiones de transición y situaciones en las que la soldadura por fusión no es práctica. No siempre son la solución más barata para un nuevo oleoducto largo, pero resuelven un conjunto diferente de problemas.

Los párrafos siguientes cubren los principales tipos de acoplamientos, consideraciones de presión, procedimiento de instalación, errores comunes y criterios de selección prácticos basados ​​en lo que vemos dentro de nuestra propia fábrica de tuberías y accesorios de HDPE.

Cómo funciona un acoplamiento mecánico en una tubería de HDPE

Cada acoplamiento mecánico funciona según el mismo principio básico: la compresión radial crea un sello y el cuerpo del acoplamiento mantiene alineados los dos extremos de la tubería. Cuando el instalador aprieta una tuerca o un juego de pernos, el acoplamiento empuja una o más juntas elastoméricas contra la pared exterior de la tubería de HDPE. Debido a que el HDPE es un termoplástico, la superficie de la tubería se deforma ligeramente bajo compresión, lo que ayuda a que la junta rellene cualquier irregularidad de la superficie.

La resistencia de la junta depende de tres factores: la cantidad de compresión radial sobre el sello, la capacidad de la carcasa para resistir la expansión bajo presión y la cantidad de restricción axial entre los dos extremos de la tubería.

Una distinción fundamental es la de restringido versus no restringido. Un acoplamiento mecánico restringido está diseñado para resistir fuerzas de extracción causadas por presión interna, contracción térmica o movimiento del suelo. Un acoplamiento no restringido puede mantener la presión en una prueba breve, pero puede deslizarse si las fuerzas axiales son altas. Para tuberías enterradas, confirme siempre si el acoplamiento tiene un mecanismo de agarre positivo o si se requieren bloques de empuje.

Debido a que la tubería de HDPE se expande y contrae con los cambios de temperatura, el diseño del acoplamiento mecánico debe permitir un pequeño movimiento axial o la instalación circundante debe estar restringida. Esto es especialmente importante en tuberías elevadas expuestas a la luz solar directa.

Principales tipos de acoplamientos mecánicos para tuberías de HDPE

Los acoplamientos mecánicos no son una única familia de productos. Hay al menos cuatro diseños comunes utilizados en tuberías de HDPE: acoplamientos de manguito de compresión, conexiones bridadas, accesorios de transición roscados y acoplamientos de manguito dividido atornillados. Cada uno tiene una lógica de instalación, capacidad de presión y comportamiento de mantenimiento diferentes.

Al seleccionar un tipo, comience con la conexión que realmente necesita. Si va a unir dos extremos de tubería de HDPE lisos, un acoplamiento de manguito de compresión es la solución más directa. Si se conecta a una brida de bomba, utilice un adaptador de brida. Si se conecta a un componente metálico roscado, utilice un accesorio de transición roscado.

Acoplamiento mecánico versus soldadura por fusión: diferencias clave

La soldadura por fusión crea una unión monolítica permanente al fundir moléculas de HDPE. Un acoplamiento mecánico crea una junta separable presionando un elastómero contra la tubería. La fusión es generalmente la primera opción para nuevas tuberías enterradas de agua y gas. El acoplamiento mecánico suele ser la opción más práctica para reparaciones, trabajos de emergencia, transiciones e instalaciones donde no se pueden llevar equipos de fusión al sitio.

Para tuberías donde la fusión es factible, sigue siendo el método de unión más común porque no depende de un elastómero que pueda envejecer. Pero la fusión tiene limitaciones reales: necesita energía, superficies limpias o secas, operadores capacitados y suficiente espacio alrededor de la tubería. Los acoplamientos mecánicos están diseñados deliberadamente para situaciones en las que esas condiciones no existen.

Vale la pena comparar los métodos de fusión antes de elegir un programa de soldadura completo. Nuestro Comparación de fusión de encaje versus fusión a tope explica dónde encaja cada proceso en un proyecto de canalización real.

Donde los acoplamientos mecánicos son la opción preferida

Los acoplamientos mecánicos no reemplazan todas las soldaduras por fusión. Son una solución preferida en un conjunto específico de condiciones: reparación de emergencia, derivación temporal, transición de materiales mixtos, instalación en espacios confinados y conexiones a equipos bridados.

Los acoplamientos mecánicos son comunes en el suministro de agua municipal, redes de riego, líneas de lodos de minería, tuberías de procesos industriales y aplicaciones marinas. Los servicios de construcción también utilizan tipos de juntas mecánicas para sistemas de sifón y drenaje de HDPE, especialmente donde el acceso para la soldadura por fusión es limitado.

Clasificaciones de presión y límites de ingeniería

Los acoplamientos mecánicos correctamente seleccionados pueden soportar la misma clase de presión nominal que la propia tubería de HDPE. El límite práctico no es sólo la estanqueidad, sino también la resistencia del acoplamiento a la extracción axial y al movimiento de la tubería relacionado con la temperatura.

El SDR de la tubería influye en el diámetro exterior para un tamaño nominal determinado, pero lo más importante es que afecta la rigidez de la pared y la cantidad de compresión radial que la tubería puede aceptar. Un acoplamiento diseñado para SDR 11 también puede adaptarse al SDR 17 porque el diámetro exterior es el mismo, pero el rango de compresión de la junta y el comportamiento de agarre son diferentes. Siempre verifique el rango de espesor de pared indicado en la etiqueta del acoplamiento.

La presión nominal por sí sola no indica si el acoplamiento está restringido. Un acoplamiento mecánico no restringido puede mantener la presión en una prueba estática pero fallar cuando la tubería se contrae debido al clima frío o cuando el movimiento del suelo separa la junta. Para tuberías enterradas, utilice un acoplamiento restringido, un sistema de anclaje externo o un bloque de empuje.

La temperatura también cambia el comportamiento a largo plazo del HDPE. A temperaturas de funcionamiento más altas, la presión de trabajo permitida disminuye. Cuando el sistema funcione por encima de 20 °C, seleccione una pared de tubería más gruesa y confirme que el material de la junta en el acoplamiento mecánico sea apto para la temperatura del fluido. Las juntas de EPDM son comunes para el agua, pero incompatibles con los hidrocarburos y algunos productos químicos.

Productos Roscados y de Compresión para Conexiones Mecánicas

Dentro de nuestro programa de producción propia, las dos familias de conexiones mecánicas más relevantes son los racores roscados de PEAD y los racores de compresión de PE/PP. Son complementarios: los racores roscados se utilizan cuando el punto de conexión tiene rosca BSP o NPT, mientras que los racores de compresión se utilizan cuando la unión necesita una conexión de encaje simple y sin calor.

Como fabricante de tuberías y accesorios, mecanizamos o moldeamos las roscas directamente en el cuerpo del PE100. Esto evita mezclar un inserto de metal separado en la sección húmeda, mantiene el accesorio más liviano y le brinda al instalador una geometría de rosca limpia para sellar. Los accesorios de compresión de la gama PE/PP funcionan con un principio mecánico similar: el inserto se coloca en el extremo de la tubería, se aprieta una tapa y una junta tórica o junta se comprime sobre la pared de la tubería.

Ambas familias de productos resuelven problemas reales de instalación. Un contratista que conecta una línea de polietileno a una bomba de acero inoxidable puede usar un adaptador de rosca macho en el lado de HDPE y una brida o unión roscada estándar en el lado del equipo. Un equipo de mantenimiento que repara una línea de agua de baja presión sin equipo de fusión puede utilizar un conector de compresión de PE/PP y terminar el trabajo en minutos.

Adaptador de rosca macho de HDPE para conexiones de tuberías resistentes a la corrosión Este adaptador conecta tuberías de HDPE a equipos metálicos roscados, ofreciendo resistencia química y sellado a prueba de fugas. Su diseño liviano simplifica la instalación, lo que lo hace ideal para sistemas de materiales mixtos. Ver producto →

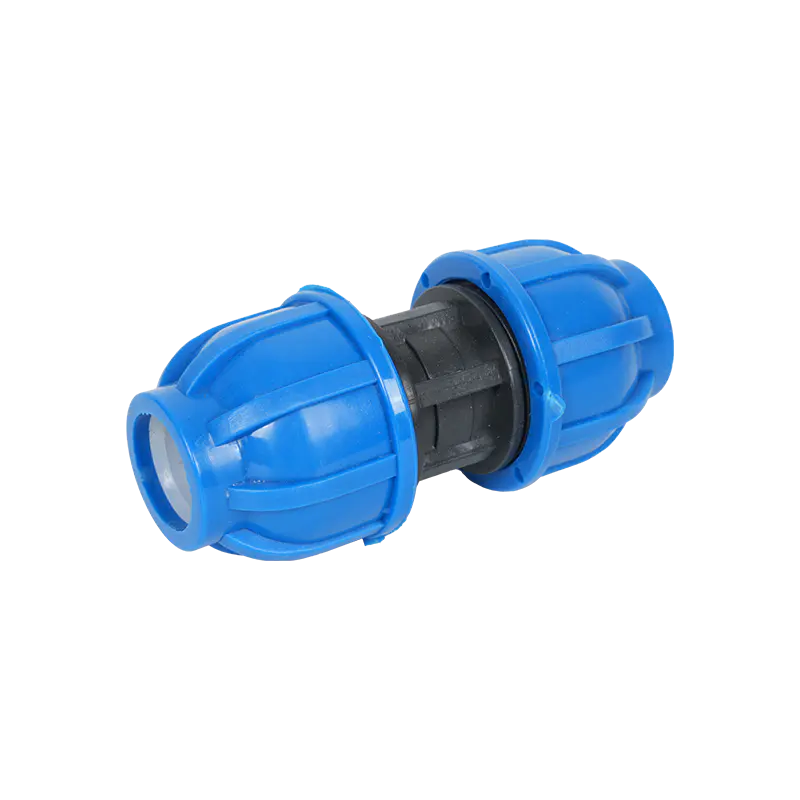

Casquillo de compresión de PE/PP para unir tuberías sin herramientas Este casquillo une tuberías del mismo diámetro sin soldadura ni fusión por calor, utilizando un mecanismo de compresión para un ajuste seguro y a prueba de fugas. Adecuado para aplicaciones de agua, gas y riego donde las reparaciones rápidas son importantes. Ver producto →

Procedimiento de instalación paso a paso para acoplamientos mecánicos

La instalación de acoplamiento mecánico más rápida aún falla si la preparación de la tubería es deficiente. Debido a que un sello mecánico depende de la compresión contra la superficie exterior, el extremo de la tubería se debe cortar limpiamente, achaflanar, limpiar e insertar a la profundidad correcta.

1. Confirme el diámetro exterior de la tubería, el espesor de la pared y el SDR antes de seleccionar el acoplamiento. No asuma que el tamaño nominal es suficiente.
2. Corte el tubo de HDPE en escuadra con un cortatubos, una sierra de mano con caja de ingletes o un cortador de ruedas. Evite un corte en espiral áspero que dañará la junta.
3. Bisela o desbarba el borde exterior del extremo del tubo. Un chaflán de 15 a 30 grados ayuda a que la tubería se deslice dentro de la junta sin que se salga de su posición.
4. Limpiar la superficie exterior de la tubería. Retire el lodo, la grasa, las virutas de PE sueltas y la humedad de la superficie del área que entrará en contacto con la junta.
5. Verifique la marca de profundidad de inserción en el cuerpo del acoplamiento. Si no hay ninguna marca, coloque los dos extremos del tubo uno al lado del otro y mida la profundidad antes del montaje.
6. Desmonte el acoplamiento lo suficiente como para deslizar la carcasa, los anillos de compresión y las juntas en la tubería en el orden correcto.
7. Inserte el primer extremo del tubo hasta toda su profundidad, luego inserte el segundo extremo del tubo hasta que ambos estén correctamente colocados dentro del manguito.
8. Apriete a mano los pernos o tuercas de manera uniforme y luego use una llave dinamométrica para apretarlos en forma cruzada. Nunca aprietes completamente un lado antes que el otro.
9. Compruebe que la tubería permanezca en la misma alineación y que el espacio entre los extremos de la tubería sea uniforme. Un espacio unilateral puede reducir el rendimiento del sellado.
10. Pruebe la presión de la junta lentamente, siguiendo la presión de trabajo del sistema. Observe el acoplamiento para detectar fugas durante el mantenimiento de la presión inicial y nuevamente después de la estabilización térmica.

Si el acoplamiento utiliza una especificación de torsión, sígala. Apretar demasiado puede aplastar la pared de la tubería de PE o extruir la junta a una posición incorrecta. Un ajuste insuficiente deja el sello sin preparación para la presión de servicio. Una llave dinamométrica es una pequeña inversión en comparación con el coste de excavar una junta enterrada.

Errores comunes y riesgos de adquisiciones

La mayoría de las fallas mecánicas de los acoplamientos en tuberías de HDPE no son causadas por un mal diseño del acoplamiento. Provienen de un tamaño incorrecto, una mala preparación de la superficie, un apriete desigual o el uso de un acoplamiento no restringido en una tubería que necesita restricción axial. Estos problemas se pueden evitar cuando el instalador trata una junta mecánica como un conjunto de precisión en lugar de una abrazadera.

Al comprar acoplamientos mecánicos de un fabricante, solicite el rango exacto de espesor de pared, la especificación de torsión, el compuesto de la junta y el certificado de prueba de presión. Un proveedor que no puede responder esas cuatro preguntas no le brinda suficiente información para una instalación segura.

Lista de verificación de selección de acoplamientos mecánicos para tuberías de HDPE

Una breve lista de verificación ayuda a los equipos de ingeniería a comparar ofertas sin depender de marcas o descripciones vagas. Se deben responder las mismas preguntas para cada acoplamiento mecánico antes de que se apruebe para un proyecto.

• Diámetro exterior de la tubería y espesor de pared: Haga coincidir el acoplamiento con la dimensión exacta de la tubería de PE, no solo con el DN.
• Clase de presión: Confirme que la presión nominal del acoplamiento sea igual o superior a la presión de trabajo requerida a la temperatura de funcionamiento real.
• Resistencia a la carga final: Determine si el acoplamiento está restringido y si aún es necesario el bloqueo de empuje.
• Compatibilidad de juntas: Verifique que el elastómero sea compatible con el fluido, la temperatura y la exposición química.
• Espacio para montaje: Verifique que el equipo pueda alcanzar los pernos o tuercas y use una llave dinamométrica alrededor de la tubería instalada.
• Inspección y pruebas: Confirme que la marca del acoplamiento, los registros de prueba y la documentación de instalación se proporcionen con cada lote.
